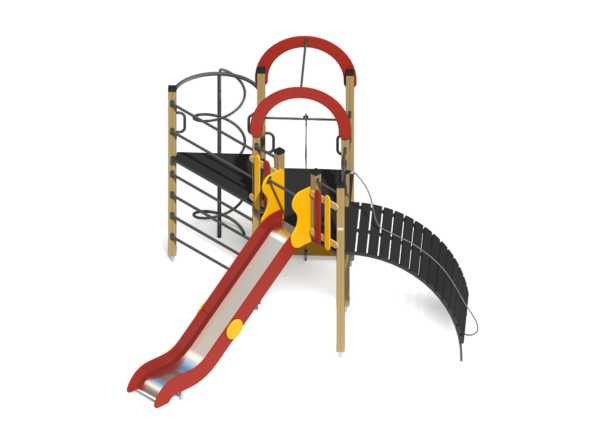

Этот детский
развлекательный комплекс представляет
собой сборноразборную, модульную конструкцию, состоящую из шести опорных
столбов, одной треугольной площадки, выполненной на трех металлических каркасах,
одной башни с декоративными входами, соединенных турником, одного снаряда
«трап» с полипропиленовым канатом, двух ограждений, выполненных в виде
вертикальных планок, одного ската горки с высотой стартового участка не менее
1450мм, двух гимнастических стенок различной конфигурации, одного шеста для
спуска со спиралью с ручками, снаряда «скалолаз» с полипропиленовым канатом,
турников. Оборудование устанавливается и бетонируется на оцинкованные
металлические подпятники. Возраст пользователя от 7 лет.
Опорные
столбы выполнены из клееного бруса сечением не менее 100мм*100мм с канавкой
посередине. Площадка выполнена из профильной трубы сечением не менее 40мм*40мм
и ламинированной нескользящей фанеры толщиной не менее 24мм. Декоративные входы
выполнены из фанеры толщиной не менее 24мм. Соединяющий турник выполнен из
круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм.
Металлические подпятники, выполнены из круглой трубы сечением не менее
42мм и листового металла толщиной не менее 4мм. Ограждения выполнены из фанеры
толщиной 24мм. Скат горки выполнен из фанеры толщиной не менее 24мм и единого
листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический
каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый
участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и имеет
турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Снаряд «трап» выполнен в виде металлического
каркаса с досками. Каркас выполнен из круглой трубы сечением не менее 42мм и
листового металла толщиной не менее 4мм, доски выполнены из сухой доски
сечением не менее 120мм*40мм. Полипропиленовый канат фиксируется между столбов
при помощи распорного турника с петлей, выполненного из круглой трубы сечением
не менее 27мм и листового металла толщиной не менее 4мм. Турники первой
гимнастической стенки выполнены из круглой трубы сечением не менее 34мм и
листового металла толщиной не менее 4мм. Турники второй гимнастической стенки
выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной
не менее 4мм. Шест для спуска со спиралью выполнен из круглой трубы сечением не
менее 42мм и листового металла толщиной не менее 4мм. Ручки выполнены из
круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм.
Снаряд «скалолаз» выполнен из фанеры толщиной не менее 24мм. Полипропиленовый
канат фиксируется между столбов при помощи распорного турника с петлей,
выполненного из круглой трубы сечением не менее 27мм и листового металла
толщиной не менее 4мм. Все металлические элементы выполнены с применением
высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на
полуавтоматизированной линии по обработке деревянных и фанерных изделий.
Все
деревянные элементы изготавливаются из хвойной доски влажностью 7-10%,
подвергаемой склейке по длине и ширине заготовки с применением клеев зарубежных
производителей; изгибы, радиусы и скругленные кромки тщательно отшлифованы и
обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все деревянные элементы окрашиваются краской финского
производителя TEKNOS, соответствующей требованиям санитарных норм и
экологической безопасности.
Все
металлические элементы изготавливаются из круглых труб, с применением
горячекатаного листа. Весь применяемый металлопрокат соответствует ГОСТ
10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р
52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой
краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все
фанерные элементы изготовлены из многослойной влагостойкой, склеенной под
прессом и соответствующей ГОСТ 30427-96 фанеры; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ
Р 52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя:
первый слой – грунтование заготовки с последующим шлифованием поверхности,
второй слой – покраска двухкомпонентной краской с последующим шлифованием
поверхности, третий слой – финишная покраска. Все фанерные элементы
окрашиваются краской финского производителя TEKNOS, соответствующей требованиям
санитарных норм и экологической безопасности.
Крепеж
оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми
заглушками (ГОСТ Р 52169-2012 п. 4.3.9).
Крепление
элементов оборудования исключает возможность их демонтажа без применения
инструментов (ГОСТ Р 52169-2012 п. 4.3.13).
Изделие
сопровождается:
а)
техническим паспортом завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором
указано предназначение, номер изделия, правила безопасной эксплуатации и схема
сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
